Je to bastl, jaký jsem nedělal ani jako kluk za socialismu...
Věř mi, že dokud budou tvé cajky vypadat podobně, nebudeš mít ksefty za koruny, nebo lepší večeři, byť by ti to hrálo sebelíp...

Tohle bych se bál na kabelu na podiu používat. Dej tam alespoň odpor mezi vstup a zem.

Tak jeste to schema. Vsehovsudy 5 soucastek plus konektory a packovy vypinac.

Tak jsem nasel svoji starou registraci. Tady jsou fota.
Je to sice hardcore bastl, ale ucel sveti prostredky.

Zdravim,

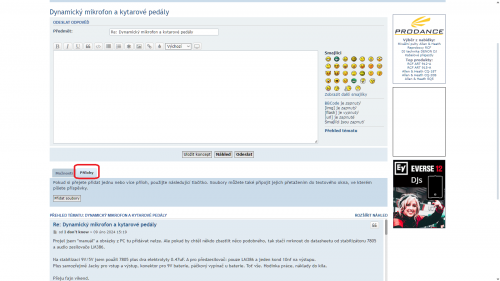

ze zalozek, ktere jsou videt na Vasem screenshotu mam pouze tu oznacenou "moznosti".
Zalozku "prilohy" nemam. Je to predpoladam z toho duvodu, ze dosud nejsem registrovanym uzivatelem.

Projel jsem "manuál" a obrázky z PC tu přidávat nelze. Ale pokud by chtěl někdo zbastlit něco podobného, tak stačí mrknout do datasheetu od stabilizátoru 7805 a audio zesilovače LM386.

Na stabilizaci 9V/5V jsem použil 7805 plus dva elektrolyty 0.47uF. A pro předzesilovač: pouze LM386 a jeden kond 10nf na výstupu.
Plus samozřejmě Jacky pro vstup a výstup, konektor pro 9V baterie, páčkový vypínač u baterie. Toť vše. Hodinka práce, náklady do kila.

Přeju fajn víkend.

Zdravim,

nakonec jsem zvolil variantu vlastniho bastlu preampu/zdroje pro majk. Vse spajeno samonosne bez tistaku, odzkouseno, natlaceno do rulicky od izolepy a zalito komplet tavnou pistoli.

P.S.: Netusim, jak tu nacpat obrazky z vlastniho PC.

což určitě nepřidá na kvalitě signálu

Tak toho se opravdu bát nemusíš... Nicméně bych se na tvém místě praštil přes kapsu a koupil ještě XLR samce, ucvaknul jacka a nahradil ho tím samcem. XLR se dají koupit od nějakých třiceti korun, což se dá přežít...

Ten Shure A85F vypadá jako to co by mi mohlo pomoci. A cena taky celkem ujde. Akorát mezi majk a trafo bych musel návrat ještě redukci Jack/XLR, což určitě nepřidá na kvalitě signálu, ale bych zkousnul.

Dikec.

vsak Shure A85F alebo Audix T-50 K nestoja 3000 Kc alebo zadaj do googlu: low to high impedance microphone transformer
mozno najdes co ti bude vyhovovat.

Řeším hlavně finanční stránku věci, protože majk nebo spíše preamp za tři litry momentálně takt nedám. Apropo, jestli mám k relativně profi efektu/pedálu připojený majk za pár stovek nebo za trojku neřeším, protože ať už se jedná o renomovanou značku nebo lowend produkt nerozlišuji. Princip dynamického majku je pořád stejný, jsou rozdílné pouze akustické vlastnosti/zpracování daného produktu a potažmo značky. To, že mám kvalitní "krabičky" a před ně nacpu lowend majk mi nevyřeší to, že dynamický majk nedokáže už z principu své funkce prostě patřičně vybudit kytarový pedál. Kytarový snímač má úroveň signálu řádově v jednotkách stovek milivoltů až po cca možná 2V (humbucker). O impedanci "guitar coil", která se pohybuje od jednotek kiloohm až po hodnotu slušně přesahující 10kilo ani nemluvě. U dynamického majku jsem s hodnotami úrovně signálu i impedance aspoň o řád až dva dolů. Vše měreno na vlastní base i majku.

Přeji všem hezký den.

potrebujes Shure A85F alebo ako pise exxxi.

3.5mm mono ? Redukce na 6,3mm Mono ? V tom může bejt problém. U mě byl vždycky. Jediný co kdy fungovalo, sou šroubovací pozlacené stereo na sluchátka, do stereo zdířky. Jinak je vždy spolehlivější kus kabelu s kvalitními koncovkami.

Jinak mikrofon, podíval jsem se co to je. Karaoke pro děti ke kazetáku je ve spojení s redukcí strčenou do monozdířky na profi efektovej krabičkce, téměř jistá kalamita. Je opravdu možné, že ani profi mikrofon to nevybudí, ale běžné vokální mikrofony (SM58 třeba) s citlivostí o 30dB jinde, by už mohli bejt poněkud funkčnější. A to i v případě předzesilovače.
